驅動方式:手動/電動
工作電壓:220V
工作用途:壓縮空氣、惰性氣體、真空及氮氣

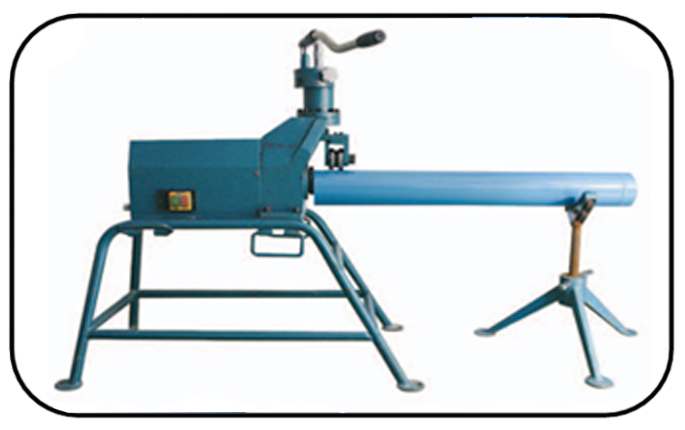

產品特點:壓槽機是在使用凸管接頭作為鋁合金管道連接件時,對管子進行予處理的專用工具。工作原理是利轉動的凹壓輪帶動管子轉動, 凸壓輪在油缸作用下緩緩向管子加壓,從而形成所需的凸槽,以備按裝時使用。可用于鋁合金管道的安裝。
在現代工業行業中,鋁合金管道的安裝成為了不可或缺的一部分。而為了更加高效地安裝鋁合金管道,工人們需要使用一種特殊的工具——凸管機。這款工具的出現,極大地提高了工作效率,成為了鋁合金管道安裝工作中的終極利器。
近年來,隨著不斷推進的工程技術發展,凸槽機是一種用于在鋁合金管道上加工凸槽的專用設備,它可以提高管道的連接強度和密封性,使管道更加穩固耐用。鋁合金管道凸管機通過將鋁合金管道放入機器中央的夾具中,然后啟動機器,自動對鋁管進行加工,形成凸面。同時,凸管機可根據不同管道的尺寸和形狀進行調整,適用于各類鋁合金管道的加工,鋁合金管道凸槽機在工業生產中的應用越來越廣泛。
零件號 | 規格 | 產品描述 |

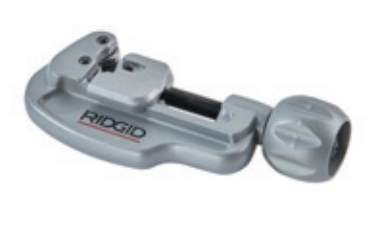

200600Y101 | 6-35mm | NO.35S適用于DN20-DN25 管使用 |
200600Y102 | 6-65mm | NO.65S適用于DN20-DN63 管使用 |
200600Y103 | 48-116mm | NO.154適用于DN50-DN100 管使用 |
200600Y104 | 100-168mm | NO.156 適用于DN100-DN150 管使用 |
零件編號 | 規格 |

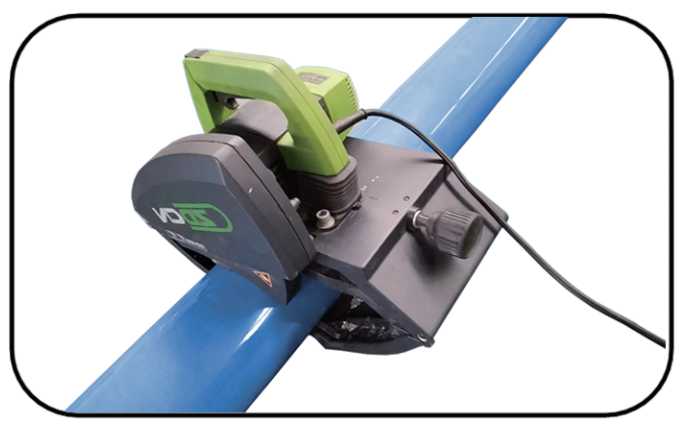

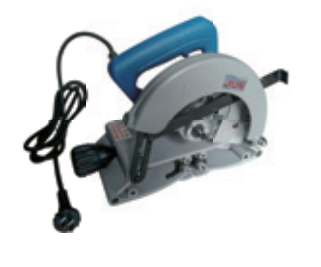

1600Y111 | 切外徑6-220mm 鋁管 |
零件號 | 規格 | 產品描述 |

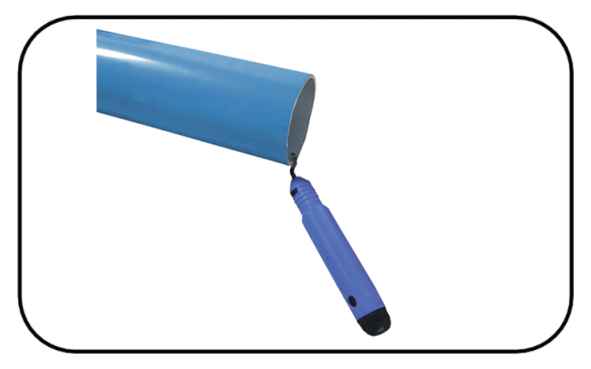

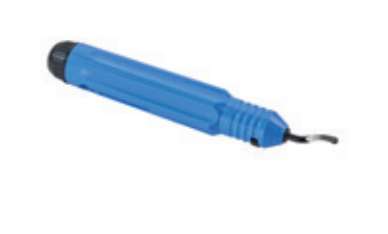

200600Y401 | 3mm | STILY-大,管道開孔以后使用 |
200600Y402 | 5.6mm | STILY-小,管道開孔以后使用 |
零件編號 | 規格 |

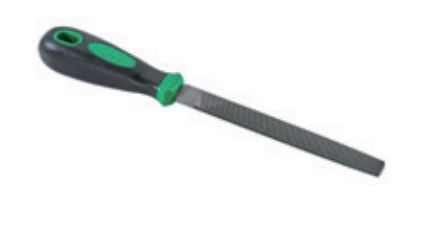

200600M201 | 6 寸 |
200600M202 | 8 寸 |
200600M203 | 10 寸 |
操作步驟
在安裝鋁合金管道之前,需要先進行仔細的計劃和準備。首先,要確定好管道的布置方案,包括確定管道的走向、連接方式和支撐方式等。其次,需要準備好所需的工具和材料,如管道、管接頭、法蘭、螺栓等。
在安裝過程中,精確的測量和標記是非常關鍵的。首先,要根據設計要求確定管道的安裝位置和高度。然后,使用測量工具如水平儀、量具等進行測量,并在管道上做好標記,以便后續安裝
根據測量的結果,需要對管道進行切割和加工。切割時要使用適當的工具,如管道切割機或鋸子,確保切割平整、準確。加工時要根據需要進行彎曲、焊接等工藝,以滿足管道的安裝要求。
在安裝過程中,需要將管道進行連接和固定。連接時要選擇適當的連接方式,如螺紋連接或法蘭連接等。連接后要仔細檢查,確保連接牢固、密封性好。固定時要使用支架、吊架等設備,確保管道穩定可靠。
隨著工業的迅速發展,傳統工業管道已經無法滿足客戶對壓縮空氣的更高要求,而鋁合金管道跟隨工業發展,能幫客戶解決后顧之憂。鋁合金管道具有輕質高強、耐腐蝕性強、易于安裝維護、節能環保等優勢,在汽車及配件、新能源、輕工業、重工業、電子電器、機械制造、食品飲料、煙草制造、軍工、醫藥醫療、航空航天等領域廣泛應用。隨著科技水平的發展和社會需求的不斷變化,我們將不斷的對產品升級和完善,以更好地滿足各行業的需求。本著“以質求生,以誠為本”的原則,一路既往竭誠為客戶提供更優質的產品,更完善的服務,為客戶創造更多價值。
鋁合金管道技術參數 | |||||
---|---|---|---|---|---|
產品編號 | 產品規格 | 外徑(mm) | 內徑(mm) | 管長 | 產品描述 |
17226000 | 20 | 20 | 17.1 | 6 | 20*1.45 |
17336000 | 25 | 24.8 | 21.9 | 6 | 24.8*1.45 |
2015336000 | 32 | 32.2 | 29 | 6 | 32.3*1.6 |
17556000 | 42 | 42 | 38.2 | 6 | 42*1.9 |
H2015556002 | 50 | 50.6 | 46.4 | 6 | 50.6*2.1 |
2019666002 | 65 | 63.5 | 58.9 | 6 | 63.5*2.3 |
2019886002 | 80 | 88.9 | 83.7 | 6 | 88.9*206 |
2015996002 | 100 | 100.2 | 94.7 | 6 | 100.2*2.6 |
16CC6002 | 125 | 133 | 127.5 | 6 | 133*2.75 |
2015AA6002 | 148 | 148.2 | 142.2 | 6 | 148.2*3 |
2015BB6002 | 200 | 205 | 198.6 | 6 | 205*3.2 |
